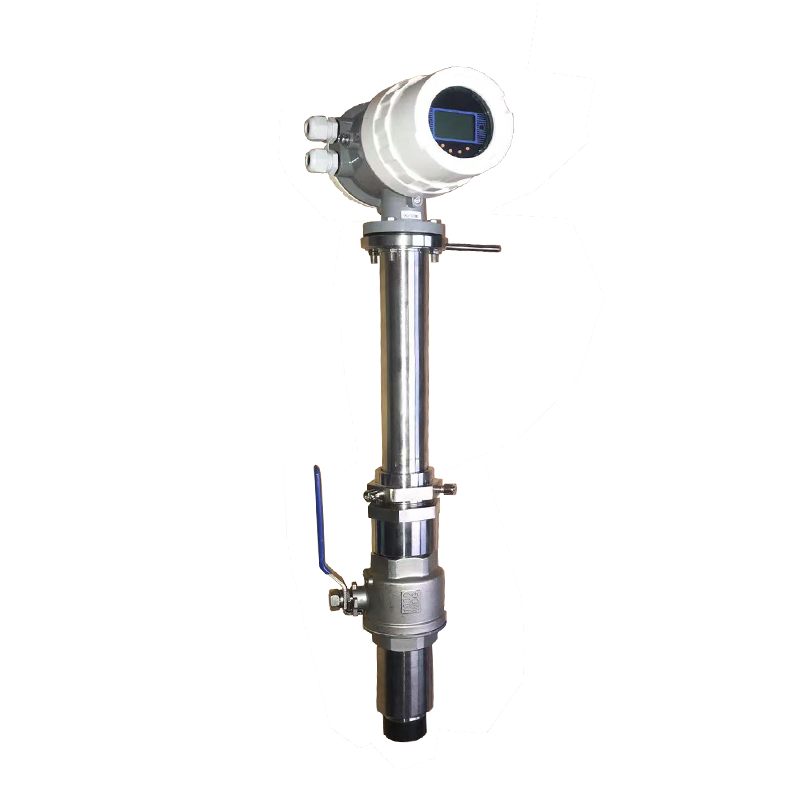

插入式电磁流量计



插入式电磁流量计工作原理


       插入式电磁流量计工作原理是基于法拉第电磁感应定律。在电磁流量计中,测量管内的导电介质相当于法拉第试验中的导电金属杆,上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时,则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬(橡胶,特氟隆等)实现与流体和测量电极的电磁隔离。

       插入式电磁流量计由插入式电磁流量计传感器和插入式电磁流量计转换器配套组成(简称流量计),用来测量管道内各种导电液体的体积流量。

       插入式电磁流量计用来测量自来水、钢铁、石油、化工、电力、工业、水利、水政水资源等部门的导电流体流量,亦可测量酸、碱、盐等腐蚀性导电液体。


插入式电磁流量计技术特点



       1、传感器内无活动部件,结构简单,工作时间长。

       2、传感器探头工艺制作,大大提高产品稳定性。

       3、插入式电磁结构可在低压或带压情况下不停水方便的安装、拆卸。因此非常适用于现有管道的流体测量和便于仪表的维护、修理。

       4、测量精度不受被测介质的温度、压力、密度、粘度、电导率(只要电导率大于20μs/cm)等物理参数变化的影响;传感器几乎无压力损失,能量损耗极低。

       5、较一般流量计的制造成本和安装费用低。特别适于大中口径管道流量测量。



插入式电磁流量计技术参数



性能技术参数
公称通径DN100——DN3000mm
精度示值的±1.0%
衬里材料聚四氟乙烯,PFA,F46,氯丁橡胶,聚氨酯橡胶,高温橡胶
电极材料SUS316,哈氏合金B/C
电极形式标准型
连接方式插入式连接
介质温度一体型  -20℃~+60℃ ;分体式  -20℃~+180℃
公称压力1.6Mpa
环境温度-25℃~+60℃
环境湿度5~100%RH(相对湿度)
介质导电率≥20μs/cm
测量范围1500:1  流速设定<15m/s
结构形式一体型、分体型
防护等极IP65、IP68可选


插入式电磁流量计选型



      对于电磁流量计,设计单位应根据本产品的主要技术指标,参照用户的实际情况选型。

       1、适用流量范围的确定如果用户已做好管道,可根据表选择相适用的流量及传感器口径。如果用户没有做好管道,要根据流量范围确定传感器口径,再考虑是安装有截止阀型还有安装无截止阀型的传感器。

       2、探头及插入杆形式探头形式是根据介质悬浮物情况确定的,一般悬浮物多不易经常拆装的选敞开式,否则选导管式。插入杆形式是对安装的要求。一般螺杆式比较易于安装。

       3、压力及使用情况用户可根据管道压力的要求选择传感器的压力指标,一般插入式电磁用于管道压力较小的场合,适用于大中型管道中的循环水、源水和净水计量。另外,插入式电磁流量计与同口径的一体、分体电磁流量计相比价格较低廉。




电磁流量计应用领域



       电磁流量计应用于:石油、化工、钢铁、食品、电力、造纸、冶金、给排水、石化、医疗等行业。

电磁流量计应用领域


插入式电磁流量计安装



        插入式电磁流量计传感器安装上游直管段不低于5D(D表示管径),下游直管段不低于2D:

        1、垂直安装,传感器插入管道时应与管道断面的垂直直径夹角小于5°,适用于测量管道振动小的清洁介质。

        2、倾斜安装,其传感器的轴线与被测管道的轴线夹角为45°,适用于大管径且测量介质中含有其它杂质的液体流量测量,该安装方式水阻小,不宜缠挂。

      插入式电磁流量计传感器插入点有两种方法:一是插入到被测管道的中心轴线上(即1/2倍的管径);二是插入到管道内壁为管道的1/4处。

      传感器的安装:

       1、清理被测管安装底座的焊渣和毛刺。

       2、关掉上游流量控制阀门或采用低压供水。

       3、将DN50球阀安装到安装底座上,注意球阀的长空腔向上,检查球阀是否能全开、全关,将压紧螺纹座、压紧螺母和橡胶密封圈安装到球阀上,松开定位螺母,将传感器插入杆通过球阀插入被测管道,同时应注意传感器方向标志杆指向应和流体流向一致。 订货须知订货时请写明被测介质名称、工作压力、介质温度、流量(流速)范围管道通径和被测管网情况等。


我们能提供的服务



1、根据需求推荐选型及报价;2、产品个性化定制;3、7*24小时全国服务热线 ;4、上门指导安装


大跃仪表生产过程



01、法兰、不锈钢管,进厂检验             02、导管加工(下料、焊接)、检验               03、导管衬里、检验

04、 电极、线圈、加工及装配、检验     05 、外壳组件焊接、检验                           06 、喷漆、检验

07 、转换器/接线盒组装、检验             08 、实流标定、出厂检验                            09 、包装

10、入成品库                                       11、发货
