电磁流量计的结构组成与各部件功能

    电磁流量计的基本结构

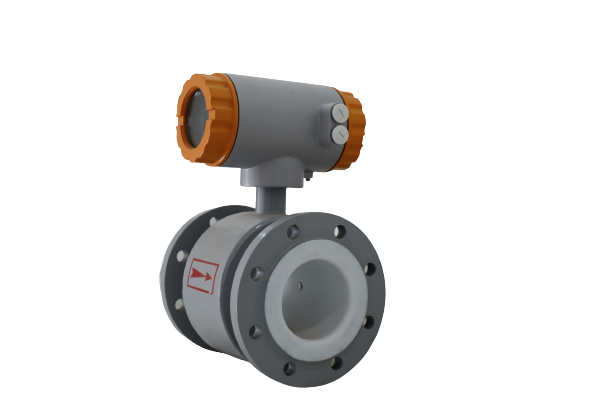

    电磁流量计按传感器与转换器的构成方式，可分为分离型和一体型两种。分离型是把传感器和转换器各自独立设置，中间用电缆连接，所以电缆长度受被测流体电导率的限制。一体型是把传感器和转换器作为一个整体而设置，所以与流体温度和环境温度有关，与分离型相比，适用的温度范围将受限制。

    电磁流量计的主要部件名称和作用如下：

    1、外壳

    防止电磁流量计的传感器内部的励磁线圈、铁心和电极导线遭受机械性损伤，保护其免受周围环境的影响。它的结构必须具有足够的机械强度，能防止水和尘埃等侵入，并耐安装场所周围环境的腐蚀。

    2、测量管

    其结构必须形成流过被测流体的导管，机械上能耐流体压力的强度。

    3、衬里

    是电磁流量计测量管内衬的绝缘物，以防止信号电动势被短路。因为衬里材料接触被测流体，所以必须是能够磨损和耐腐蚀的材料。另外，衬里按其材料性质，受流体温度的上限限制。

    4、电极

    安装在测量管壁上，以取出电极电压。电极材料必须能够耐流体的磨损和腐蚀。

    5、接液环

    它能使电磁流量计传感器和被测液体同电位，也有保护法兰端面衬里的作用。其材料必须能够耐流体的磨损和腐蚀。

    6、励磁线圈和铁芯

    它在测量管内形成与传感器励磁电流成正比的磁通密度。
