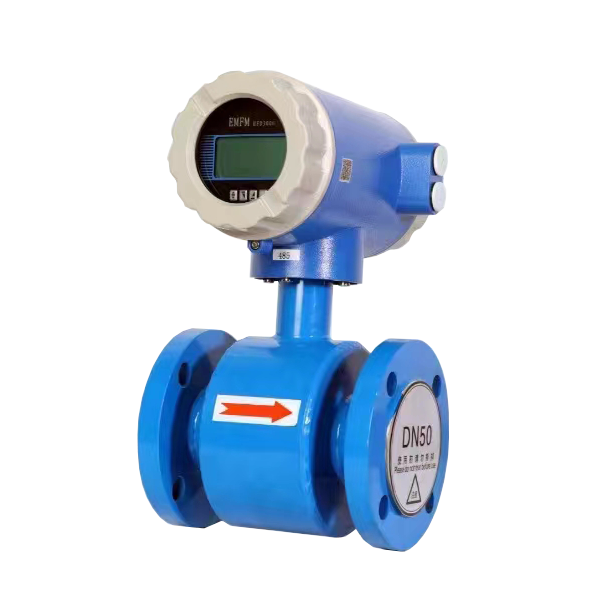

电磁流量计是利用法拉第电磁感应定律制成的一种测量导电液体体积流量的仪表，现在广泛的应用在水务行业中。本文详细地介绍了电磁流量计选型、安装、使用和案例。合理的选型，能保证电磁流量计测量的精确度、稳定性、耐用。
城镇供、排水重要的基础设施之中，经常会涉及到水量的计量，而电磁流量计是常见的计量设备之一。自来水厂的进水、出水管道上会安装电磁流量计用作贸易结算，投加水处理药剂的管道上也会安装电磁流量计来实现精确加药。供水、排水管网上同样会安装电磁流量计监测流量。电磁流量计合理的选型就显的非常重要，它能保证其测量的精确度、稳定性、耐用。
电磁流量计选型要素：
（1）满足被测量介质的电导率要求
介质电导率限制条件为б≥ 1-5us/cm（б水>20us/cm），不能测量非导电介质,如气体、油类。
这个条件在水务行业一般都能满足，但随着水处理工艺的改进，有些水厂采用膜处理工艺，出水电导率较低，需要在选型的时候考虑低电导率使用专用电磁流量计。
（2）选择合适口径的传感器
电磁流量计实质是测量介质的流速，它是速度式流量计。一般电磁流量计推荐流速在0.3m/s-5m/s，在这个范围内，流量计测量精度高、线性好、水力损耗小、介质对流量计传感器衬里和电极的磨损也较小。
转换器选型：
转换器接收传感器微弱的电压信号，通过模数转换将被测介质的瞬时流量、累积流量等信息显示，并具有通讯接口输出流量计各种数据。
（1）精度等级选择
一般流量计厂家都会有不同精度的转换器可供选择，精度越高价格越贵，常规转换器精度±0.2%～±0.5%可供选择。一般在贸易结算场合会选配高精度转换器，在水处理药剂投加等场合会选配相对精度低、性价比合适的转换器。
（2）供电方式选择
根据流量计不同安装场合，可根据需要选择电池、AC100 - 230V、DC 24V等供电方式。现在有流量计厂家转换器可以自适应电源，不论AC 230V还是DC 24V输入都能正常工作。
（3）输出、通讯方式选择
一般情况下，转换器带有4-20mA电流、脉冲输出等，用来输出瞬时流量、累计流量等状态。还可根据需要选择Modbus、PROFIBUS-DP、Profibus-PA通讯方式，数字通讯相比于开关量或模拟量输出，在抗干扰、传输距离、数据准确性上更好，但价格也相应的更贵。
电缆线选型:
电缆线一般有两根，一根信号电缆：将传感器电极信号传输到转换器输入端；另一根励磁电缆：给传感器励磁线圈供电。针对IP68的传感器，选择合适的电缆线长度就显得尤为重要。电缆线太短，需要加长电缆线以及相应的接线盒、密封胶水；电缆线太长，增加成本、穿线施工难度、受信号干扰的可能性等。多少长度的电缆线和介质的电导率有关，当介质电导率很低的时候，电容效应会使电路电压发生改变。
传感器选型:
传感器由导管、衬里、电极、线圈、外壳、法兰和接线盒组成。其中衬里、电极直接和介质接触，需要根据被测介质的物理化学特性选型。
电极选型:
（1）材质选型
电极对被测量介质的耐腐、抗磨蚀、无电化学反应是选择材质考虑的因素。常用金属材料有含钼耐酸钢、哈氏合金B、哈氏合金C、钛、钽、铂铱合金等。由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,生产厂仅能给出很粗略的各种电极的适用范围。电极材质的选择可从使用者借鉴该介质在其他设备的应用实例和以往的经验来确定。
（2）形式选型
不同厂家会有不同形式的电极可供选择，如刮刀电极、可更换电极等。刮刀电极可手动清除电极表面污垢；可更换电极可在线拆下清洗电极。在容易积垢的场合，如自来水厂原水管道可考虑选用以上三种形式电极，但是带刮刀电极的传感器对口径有要求，一般需要口径大于DN350。对于刮刀电极、可更换电极在操作拆卸中存在漏水可能，需要特别注意。在现在有的流量计厂家转换器有电极清洗电路，转换器可定期释放电压脉冲，避免磁性物质在电极上的积存。在浙江省的污水厂，拆卸整个传感器后清洗电极，效果更好。
衬里选型:
常用衬里材料有氯丁橡胶、聚氨酯橡胶、氟塑料、陶瓷等。
氯丁橡胶用于非腐蚀性或弱腐蚀性液体，如自来水、污废水。
聚氨酯橡胶有极好的耐磨耗性，但耐酸碱的腐蚀性较差。它的耐磨性相当于天然橡胶的10倍，适用于水处理石灰、活性炭等溶液。
氟塑料主要有聚四氟乙烯、聚全氟已丙烯、聚氟合乙烯等，具有优良的耐化学腐蚀性，但耐磨性，抗负压性差。后开发各种改性材质，如在衬里中加金属网，加强了与测量管之间的结合力，改善了抗负压性能，可用于水处理次氯酸钠、PAC等溶液。
水行业常规的衬里选择基本上就以上三种。另衬里的耐温性能有时也需要考虑，如处理印染废水，水温会比较高。
接地环:
当工艺管道为塑料或绝缘衬里金属管时，需安装接地环，以便电磁流量计取得参考电位。原则上接地环材质需要和电极材质一致。对于小口径电磁流量计，接地环的价格基本是能够接受的，即使是贵金属材质。但是对于较大口径的产品，如果涉及到必须使用贵金属材质的接地环，如钽、铂等，则价格非常昂贵。这种情况下可以考虑使用以PTFE为主体，上附贵金属丝或金属条的接地环，不过这种形式的接地环因接触面积变小，接地效果一般。另外如果需要使用哈氏合金电极的工况，可以配活性比哈氏合金更高的316L接地环，让介质先腐蚀316L接地环，从而保护电极，但这种方式的问题在于需要定期更换接地环。现在有流量计厂家传感器带有接地电极，或者转换器带有虚拟接地功能，可以不需要装接地环，具体采用哪种方式，算上价格因素综合考虑。
选型总结:
在流量计选型和使用方面有什么问题，可直接联系大跃仪表。
