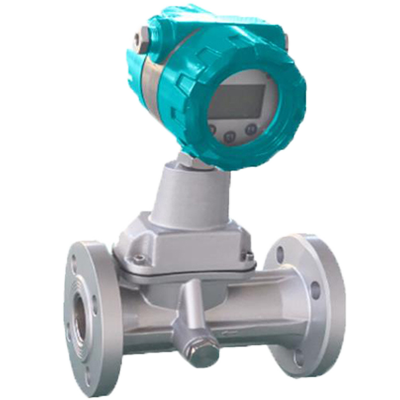

旋进旋涡流量计介绍▼▼▼
当流体通过螺旋形的旋涡发生体后，流体被迫绕旋涡发生体中心剧烈地旋转,形成旋涡流。旋涡流加速，沿流动方向经缩段、流动强度增强。当旋涡流进入扩散段后，在导流体回流的作用下，该旋涡产生二次旋转，二次旋涡的频率与流量与正比。当流量计设计得当时，在很宽的流量范围内，旋涡频率与流量成线性关系。该频率由压电传感器检测，通过流量积算仪进行运算和处理。显示流量的瞬间流量和累积总量，并变送输出对应的4-20mA电流信号。
旋进旋涡流量计结构： 1、旋涡发生体;2、壳体;3、智能流量计积算仪;4、温度传感器;5、压力传感器;6、压电晶体传感器;7、消旋器
旋进旋涡流量计广泛应用于石油、化工、电力、冶金、城市供气等行业测量各种气体流量，是目前油田和城市工业天然气输配计量和贸易计量的常用产品。
旋进旋涡流量计特点▼▼▼
1．内置式压力、温度、流量传感器，安全性能高,结构紧凑，外形美观。
2．就地显示温度、压力、瞬时流量和累积流量。
3．旋进旋涡流量计采用信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。
4．特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失,可长期保存。
5．整机功耗极低,能凭内电池长期供电运行,是无需外电源就地显示仪表。
6．防盗功能可靠，具有密码保护,防止参数改动。
7．旋进旋涡流量计的表头可180度随意旋转，安装方便。
旋进旋涡流量计技术参数▼▼▼
| 性能 | 技术参数 |
| 口径(mm) | 20 25 32 50 80 100 150 200 |
| 流量范围(M3/h) | 1.5~15 3~30 6~60 10~150 28~400 80~900 150~1800 360~3600 |
| 精度等级 | 1.0~1.5% |
| 重复性 | 小于基本误差限绝对值的1/3 |
| 工作压力(Mpa) | 1.6Mpa,2.5Mpa,4.0Mpa,6.3Mpa；特殊压力可咨询客服 |
| 环境温度 | -30℃~+65℃ |
| 介质温度 | -20℃~+80℃ |
| 大气压力 | 86Kpa~106Kpa |
| 工作电压 | 24VDC+3.6V电池供电，电池可拆卸 |
| 输出信号 | 4-20mA，脉冲输出，RS485，报警输出 |
| 适用介质 | 所有气体（除了蒸汽） |
旋进旋涡流量计选型▼▼▼
工况流量范围：
不同规格的流量计，均有其不同的工况流量范围；对于每种型号规格的流量计，其工况流量范围是稳定的（基本不受介质的压力、温度等物理条件变化的影响），因此选型时应根据介质的流量范围、温度、压力等条件，计算出流量计的工况流量范围，并使介质的工况流量范围处于所选流量计的工况流量范围内；
工作流量范围：
由于流量计的使用环境条件很可能存在有振动、脉动等较为恶劣或干扰因素，因此，当流量计经常工作在下限流量时，就很难保证计量精度；其次，当介质流量高于上限流量时，不但会产生计量误差，也会影响流量计的使用寿命。
压力传感器量程：
①在正压状态下使用时，为了保证流量计压力检测的准确度，必须使流量计的介质工作压力大于压力传感器量程上限的三分，且介质压力不得超过压力传感器量程上限。
②在负压状态下使用时，没有特殊要求，但厂家建议绝对压力应高于30kPa，即负压（表压）应低于70 kPa。

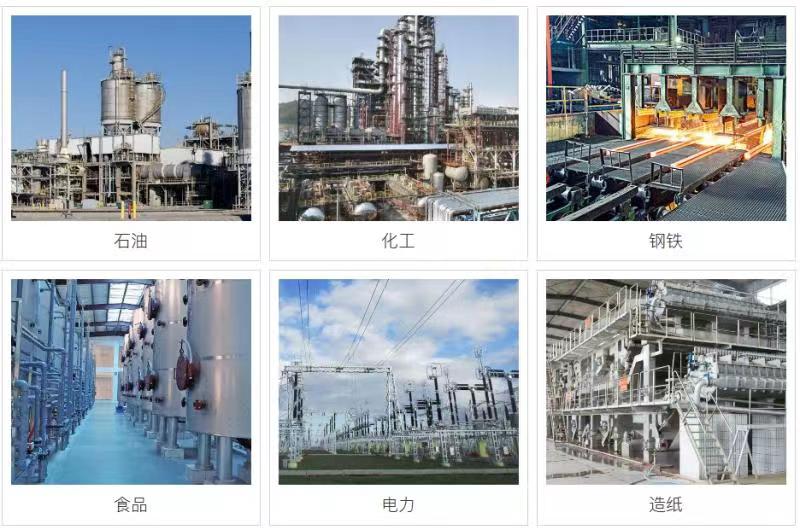

旋进旋涡流量计应用场景▼▼▼
旋进旋涡流量计广泛应用于石油、化工、电力、冶金、城市供气等行业测量各种气体流量，是目前油田和城市天然气输配计量和贸易计量的常用产品。
旋进旋涡流量计安装注意事项▼▼▼
旋进漩涡流量计应安装在无强电磁场干扰、无强烈机械振动以及热辐射影响的场所；
旋进漩涡流量计不宜用在流量频繁中断和有强烈脉动流或压力脉动的场合；
旋进漩涡流量计室外安装时，上部应有遮盖物，以防雨水浸入和烈日曝晒影响流量计使用寿命；
旋进漩涡流量计可任意角度安装，流体的流向应与流量计上标识的流向一致；
在管道施工中，应考虑安装伸缩管或波纹管，以免对流量计造成严重的拉伸或断裂；
采用外电源时，流量计必须有可靠接地，不得与强电系统共用地线，在管道安装或检修时，不得把电焊系统的地线与流量计搭接。
我们能提供的服务 ▼▼▼
A、根据需求推荐选型及报价；B、产品个性化定制；C、7*24小时全国服务热线 ；D、上门指导安装。
