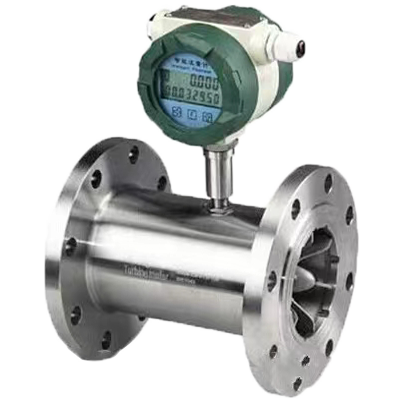

液体法兰式涡轮流量计介绍▼▼▼
液体涡轮流量计是一种精密流量测量仪表，与相应的流量积算仪表配套可用于测量液体的流量和总量。液体涡轮流量计广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的液体涡轮流量计可以应用于制药行业。
A、现场显示型：与脉冲信号输出的流量传感器（如涡轮、旋涡）配套。可显示瞬时流量和累计总量。
B、脉冲输出型：脉冲输出型放大器对外引线为三根，红线、白线和屏蔽。红线接正电源，白线为脉冲输出和其它显示仪或设备连接，屏蔽接地。
C、4～20mA输出型：输出信号：4~20mA或1-5V、4mA对应涡轮流量传感器零流量，20mA对用涡轮流量传感器大流量，流量范围见涡轮流量传感器铭牌。
D、分体远传显示型：外电源供电220VAC，信号传输距离：显示仪带4~20mA输出并能与计算机连接。
液体法兰式涡轮流量计特点▼▼▼
1、精度高，一般可达±1%R、±0.5%R；
2、重复性好，如经常校准或在线校准可得到的精度；
3、具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正；
4、所有有效数据掉电后保持10年不丢；
5、范围度宽，中大口径可达1:20，小口径为1:10；
6、结构紧凑轻巧，安装维护方便，流通能力大；
7、适用高压测量，仪表表体上不必开孔，易制成高压型仪表。
液体法兰式涡轮流量计技术参数▼▼▼
| 性能 | 技术参数 |
| 连接方式 | 螺纹、卡箍、法兰、夹装式 |
| 精度等级 | ±1%R、±0.5%R、±0.2%R（需定制） |
| 传感器材质 | 304、316不锈钢等 |
| 使用条件 | 介质温度：-20℃～+120℃ 环境温度：-20℃～+60℃ |
| 相对湿度 | 5%-90% |
| 大气压力 | 86Kpa～106Kpa |
| 信号输出 | 脉冲信号、4-20mA信号 |
| 通讯输出 | RS485通讯、HART协议等 |
| 工作电源 | 外电源：24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 |
| 内电源 | 1组3.6V10AH锂电池，电池电压在2.0-3.0V时均可正常工作 |
| 信号线接口 | 基本型：豪斯曼接头或自带三芯线缆；防爆型、内螺纹M20*1.5 |
| 防护等级 | IP65或更高可定制 |
液体法兰式涡轮流量计选型▼▼▼
1、测量介质。涡轮液体流量计是一种速度式流量计，它先将介质的流速转换为涡轮的转速，再将转速转换成与流量成正比的电信号。它的原理，决定了它的测量介质类型，只能是气体，或者是水、纯水、有机液、无机液等无纤维、颗粒杂质的液体。因为纤维、颗粒杂质等可能会缠绕住涡轮的叶片，或者对其造成损失，继而导致测量精度受到影响，甚至停止转动。
2、管道口径。不同于其他流量计，涡轮液体流量计的口径可以做到很小，理论上可以做到DN4，而其他流量计一般都只能做到DN15以上。但是涡轮液体流量计的口径上限也很小，理论上只能做到DN200，也能适用市场上大部分的需求了。涡轮多用于一些高精度的使用场合，比如定量控制上，会用到涡轮液体流量计的很多。
3、测量精度。涡轮液体流量计的精度也有好几个等级，常规的有0.5级，1.0级。这两个等级基本能满足大部分工业现场的需求了。但是，在一些精度要求比较高的场合，往往就需要更高的等级。别担心，别的流量计很少能达到，但是我们的涡轮液体流量计精度是可以做到0.2级的哦，是不是很厉害呢?
4、介质黏度。前面说到了涡轮液体流量计的原理，涡轮液体流量计是利用介质的流速转换为涡轮的转速，再将转速转换成与流量成正比的电信号。原理决定了，涡轮液体流量计不适用于测量过于黏稠的液体，不然会影响叶轮的转动(这种情况下比较适合用椭圆齿轮流量计)。理论上说，涡轮液体流量计的介质黏度要小于5×10-6m2/s(大于5×10-6m2/s的液体，要对流量计进行实液标定后使用)，通俗的说，要黏度比食用油小的。
5、公称压力。按照目前市场上需求，主要有1.0Mpa；1.6Mpa；2.5Mpa；4.0Mpa；6.3Mpa(其它压力等级可定制，按协议供货)。
6、介质温度。按照目前市场上需求，主要温度范围是-20℃～+120℃(不锈钢测量管)，如果需要更大范围的话，可以向厂家咨询，能否定制。
7、供电电源。按照目前市场上需求，主要有3.6V锂电池；12VDC；24VDC三种供电方式可选，大家可以按照现场工况挑选适合自己的供电方式。
8、输出信号。按照目前市场上需求，主要有三线制脉冲输出、两线制4-20mA输出。另外，有些场合可能需要数字量输出，我们也能提供modbus的RS485通讯和RS232通讯。
液体法兰式涡轮流量计应用场景▼▼▼
液体涡轮流量计广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的液体涡轮流量计可以应用于制药行业。
液体法兰式涡轮流量计安装事项▼▼▼
液体涡轮流量计的安装有法兰连接、螺纹连接及夹装式三种方式。安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应大于等于20倍管径，下游直管段大于等于5倍管径。
仪表的传感器应远离外界磁场，如不能避免，应采取必要的措施。为了检修时不至于影响液体的正常输送，应在传感器两端的直管段外安装旁通管道。传感器露天安装时，要做好防水处理。传感器与显示仪表的接线，应根据放大器的电源来选择接线方式。
液体涡轮流量传感器可水平、垂直安装，垂时流体方向必须向上。液体应充满管道，不得有气泡。安装时，液体流动方向应与传感器外壳上指示流向的箭头方向一致。直管段内壁应光滑清洁，无凹痕、积垢和起皮等缺陷。
我们能提供的服务 ▼▼▼
A、根据需求推荐选型及报价；B、产品个性化定制；C、7*24小时全国服务热线 ；D、上门指导安装。
