手持式超声波流量计

手持式超声波流量计介绍▼▼▼

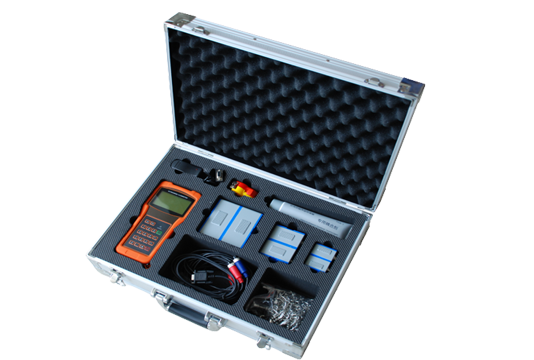

      手持式超声波流量计采用外夹式传感测量液体流量。安装简单，中英文双语化等特点，更易于操作。特别适合流量平衡测试及流量监测:饮用水、河水、海水、冷却水、热水、工业污水、润滑油、柴油、燃油、化工液体等。

       工业流量测量普遍存在着大管径、大流量测量困难的问题，这是因为一般随着测量管径的增大会带来制造和运输上的困难，造价提高、能损加大这些缺点，超声波流量计均可避免。因为各类超声波流量计均可管外安装、非接触测流，仪表造价基本上与被测管道口径大小无关，而其它类型的随着口径增加，造价大幅度增加，故口径越大比相同功能其它类型流量计的功能价格比越优越，被认为是较好的大管径流量测量仪表。

手持式超声波流量计特点▼▼▼

       1、支持中英文菜单：不同版本的流量计 , 可支持中文或英文菜单 , 方便快捷

       2、精度测量：线性度0.5%，重复性精度0.2%，测量精度±1%

       3、内置数据记录器：可将提前设定的多达20余项的测量结果上传至计算机或联网通讯

       4、非接触式测量：将带磁性的超声波流量计传感器吸附在管道外壁,即可完成流量测量

       5、测量范围大：选用不同型号的传感器 , 可实现口径 DN15 ～ DN6000mm管道流量的测量。

       6、充电电源：内置大容量镍氢充电电池 ,可支持流量计连续工作

       7、内置打印机：既可实现即时屏幕打印 , 还可以定时打印提前设定的多达20余项的测量结果。

手持式超声波流量计技术参数▼▼▼

手持式超声波流量计选型▼▼▼

       1、传感器的型号、管道口径大小。根据不同传感器的型号来选择不同的口径大小，实现口径DN15-DN6000mm管道流量的测量。

       2、确定传感探头的类型。一般是根据介质的温度来确定传感探头的类型。传感探头一般分为标准式和高温式，标准式的耐温范围为-30-90℃，而高温式的耐温范围一般为-30-160℃。

       3、供电电源和输出信号方式。供电电源可以选用90-230V交流电压，信号输出为一路OTC脉冲信号输出，脉冲的范围是6-1000ms，一般默认为200ms。

       4、流速大小以及精度。一般是流速大小大于0.2m/s，精度在1%。可根据企业现场的工况来实际确定。

手持式超声波流量计使用场景▼▼▼

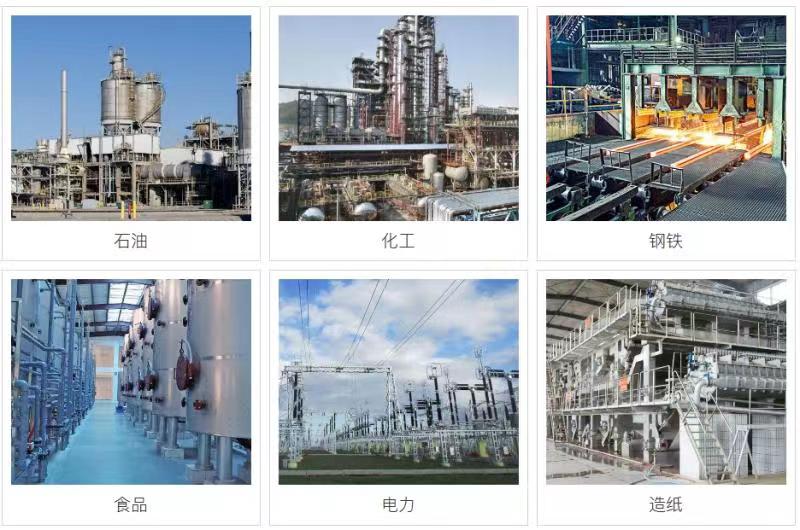

        超声波流量计的应用范围：1、水、污水（带有少量杂质）和海水；2、自来水厂和污水处理厂;3、能源, 热力, 锅炉用水和能源管理系统;4、冶金和采矿 (例如：冷水和酸);5、石油、化工;6、食品、饮料和医药;7、海上操作与维护;8、能源经济监管和水资源管理;9、纸浆和造纸;10、管道泄漏检测;11、常规检验，跟踪和收集;12能源测量与平衡;13、网络监控系统和能量/流量的自动化管理......

手持式超声波流量计安装▼▼▼

       超声波流量计传感器的安装方式又细分为Z、V、N、W四种，具体方法如下：

       首先，在安装位置上，通常选择两个传感器管轴所在的输水管道的水平方向上，或者与管轴水平面成45度夹角的位置。

        1、V方式安装是超声波流量计很常见且标准的安装方法，可测管径范围为25mm—400mm。安装时要注意将上下两端传感器水平对齐，使其中心连线与输水管道轴线水平一致。V式安装优点是使用方便，测量准确。

        2、Z方式安装通常适用于输水管道比较粗、水介质中有悬浮物不洁净或是管道内壁结垢太厚而使V式安装信号失真不灵敏，机器无法正常工作的情况下。可测管径范围一般在100mm—600mm左右。建议管径在300mm以上的输水管道选用Z式安装，更有利于信号输出和检测结果。跟V式相比，Z式安装时除了须注意上下游两传感器与输水管道轴线在同一平面内，还要保证上游传感器在低位、下游传感器(探头)在高位。这种安装方式的优势是超声波在管道中可以直接传输，没有反射，信号损耗小。

       3、N方式安装的特点是通过延长超声波传输距离来提高测量精度。安装时，超声波束能够 在管道中反射两次，穿过流体三次，因此更适于测量小管径管道。

       4、W方式安装与N方式一样，也是通过延长超声波传输距离来提高小管径的测量精度。不同的是，W方式安装时，超声波束在管内反射三次，穿过流体四次，适用于测量50mm以下的小管。

我们能提供的服务▼▼▼

1、根据需求推荐选型及报价；2、产品个性化定制；3、7*24小时全国服务热线 ；4、上门指导安装
