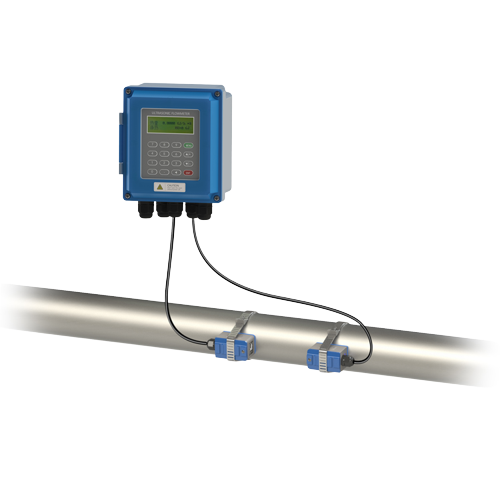

壁挂式超声波流量计

壁挂式超声波流量计介绍▼▼▼

       壁挂式超声波流量计指的是安装方式是挂在墙壁上的，它是区别于管段式，是分体式超声波流量计的一种。超声波流量计是一种非接触式仪表，它既可以测量大管径的介质流量也可以用于不易接触和观察的介质的测量。它的测量准确度很高，几乎不受被测介质的各种参数的干扰，尤其可以解决其它仪表不能的强腐蚀性、非导电性、放射性及易燃易爆介质的流量测量问题。

       壁挂式超声波流量计仪表盘的操作技巧简单易上手，菜单栏框架简要实用，并配备磁棒，在防爆区不需要开盖就可以操作。壁挂式超声波流量计还可以传送数据到PC中，直观分析测量结果和数据管理。

壁挂式超声波流量计产品特点▼▼▼

       1、高可靠性，高性能，适用性好，可中英文显示。

       2、日、月、年流量累积功能，可记录前64个运行天、前64个运行月、前5个运行年的累积流量。

       3、上、断电管理功能，可记录前64次上、断电时间及流量，可进行人工或自动补偿减少流量损失。

       4、有效地克服管壁对超声波信号的衰减和粗糙的管道内表面对超声波信号的散射，从面减少超声波信号的能量消耗。

       5、提高了流量测量的准度，特别适合管道的流量测量。

       6、带压拆卸、不影响正常生产，随时完成在线更换与检修。

壁挂式超声波流量计技术参数▼▼▼

壁挂式超声波流量计选型▼▼▼

       在选定超声波流量计的类型时，即可开始对单个参数进行选择，主要分为以下几个方面：

        1. 传感器的型号以及管道口径大小

       可根据不同传感器的型号来选择不同的口径大小，可实现口径DN15-DN6000mm管道流量的测量。

       2. 测量介质的温度

       可根据介质的温度确定是传感探头的类型，传感探头只要分为标准式和高温式，标准式的耐温范围是-30-90℃，高温式的耐温范围是-30-160℃，可根据管道的尺寸大小确定是大中小三个型号。

       3. 传感探头的安装方式

       传感探头的安装方式主要分为外夹式和支架式。当需要进行单点长期测量，可选择支架式安装方式，适用于管道口径在DN50-4000mm。当需要进行多管道多点测量的时候，可选择外夹式安装方式，适用于管道口径在DN20-DN50mm之间。

       4. 供电电源和输出信号方式

       供电电源可选用90-230V交流电压，信号输出为一路OTC脉冲信号输出，脉冲的范围是6-1000ms，默认是200ms.

       5. 流速大小以及精度

        一般是流速大小大于0.2m/s，精度在1%。可根据企业现场的工况来实际确定。

       总的来说，当需要使用超声波流量计时候，一些参数还是很重要的，管道的口径大小，测量介质的温度、探头安装方式、供电电源以及信号方式、流速大小。

壁挂式超声波流量计应用场景▼▼▼

       超声波流量计的应用范围：

       1、水、污水（带有少量杂质）和海水；

       2、自来水厂和污水处理厂;

       3、能源, 热力, 锅炉用水和能源管理系统;

       4、冶金和采矿 (例如：冷水和酸);

       5、石油、化工;

       6、食品、饮料和医药;

       7、海上操作与维护;

       8、能源经济监管和水资源管理;

       9、纸浆和造纸;10、管道泄漏检测;

       11、常规检验，跟踪和收集;

       12能源测量与平衡;

       13、网络监控系统和能量/流量的自动化管理......

壁挂式超声波流量计安装事项▼▼▼

　　1、测量管道比较老旧的工矿，尽量不要使用（V法）安装传感器，应选用（Z法），这样的安装方法，对超声波流量计的流量传感器发出的超声波，很容易被对测的流量传感器接收，而超声波流量计主机的信号强度得到保证，并能保证高精度的测量值。

　　2、在测量新管道时，当遇到有油漆或渡锌管道的时候，可以用粗纱先处理管道表面，然后再用细纱继续处理，这样保证超声波流量计的流量传感器安装点光滑、平整，超声波流量计的流量探头可以良好的与所测量管道外壁接触。

　　3、当管道是竖直向上的走向时，如果管道内的流体是自下向上流的，可以测量，如果液体是自上而下的流，这个管道是不适合做流量数据采集的。

　　4、另外在对某管道进行流量数据采集前，一定要自己去测量管道的外周长（用卷尺）、壁厚（用测厚仪）、管道外壁的温度（表面温度测量仪）等。

　　5、除去安装段内保温层和保护层，并把换能器按装处的壁面打磨干净。避免局部凹陷，凸出物修平，漆锈层磨净。

　　6、对于垂直设置的管道，若为单声道传播时间法仪表，传感器的安装位置应尽可能在上游弯管的弯轴平面内，以获得弯管流场畸变后较接近的平均值。

　　7、超声波流量计的传感器安装处和管壁反射处必须避开接口和焊缝。

　　8、超声波流量计的传感器安装处的管道衬里和垢层不能太厚。衬里、锈层与管壁间不能有间隙。对于锈蚀严重的管道，可用手锤震击管壁，以震掉壁上的锈层，保证声波正常传播。但必须注意防止击出凹坑。

　　9、传感器工作面与管壁之间保持有足够的耦合剂，不能有空气和固体颗粒，以保证耦合良好。

我们能提供的服务▼▼▼

1、根据需求推荐选型及报价；2、产品个性化定制；3、7*24小时全国服务热线 ；4、上门指导安装
