插入式超声波流量计介绍▼▼▼

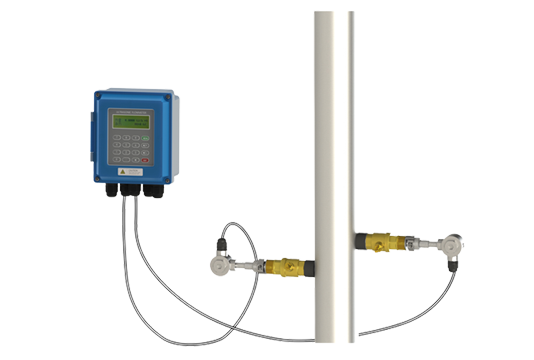

插入式超声波流量计由转化器及一对插入式传感器组成。插入式传感器由定位底座、球阀、传感器芯组成。插入式超声波流量计是管道和传感器分开的，插入式超声波流量计的管道本体上必须焊接带有探杆底座组成，它的传感器和本体连接的时候是带有两芯屏蔽线的，它的安装也是很重要的，这是要特别注意的。
插入式超声波流量计的一个重要应用就是超声波热量表。在热交换系统中安装热量表，当热水流经系统时，根据热量表测得的流量和供、回水温度，以及热水流经的时间，超声波流量计的温度补偿与超声波热量表都涉及到流体温度的测量。测量温度对于提高超声波流量计的精度，也非常重要。
插入式超声波流量计特点▼▼▼
1.可以在线带压安装，施工时生产管线无需停工，无需断开管道焊接法兰，节约了使用单位时间和开支；
2.产品功耗低，供电电源为DC24V，功率为5W，在测量自来水、河水、海水等场合更为安全；
3.转换器防护等级IP65，表面无螺丝设计，外形高端大气，按键面板耐用；
4.传感器防护等级IP68，可以浸泡于水中工作；
5.4~20mA电流输出，RS485通讯，标准MODBUS协议，可以自行组网或者连接GPRS模块实现数据远程传输；
6.独立菜单操作、液晶背光显示，数据读取一目了然；
7.按日、按月、按年流量累计功能。
插入式超声波流量计技术参数▼▼▼
| 性能 | 技术参数 |
| 测量介质 | 水、海水、污水、工业用水、循环水、酸碱液、汽油、柴油等能传播超声波的单一均匀稳定的液体。 |
| 管路材质 | 钢、不锈钢、铸铁、水泥、PVC等材质质密的管道，允许有衬里 |
| 测量管径 | DN15-DN6000mm。（外缚：15-6000；插入：80-6000；管段：15-1000） |
| 测量流速 | 0-±32m/s |
| 主机安装方式 | 壁挂式、盘装式、便携式、手持式 |
| 传感器安装方式 | 外缚式、插入式（采用不停产安装、无压力损失）、管段式（可浸水工作） |
| 传输距离 | 探头到转换器的距离可达500m（超过此长度请与我方联系） |
| 工作电源 | AC220V或DC8-36V或AC7-30V |
| 环境温度 | 主机-30℃~+80℃，探头：-40℃~+160℃ |
插入式超声波流量计选型▼▼▼
遇见一下情况可考虑插入式超声波流量计：
1、 管道直径较大；
2、 管道内结垢严重；
3、 管道内有紧密内衬时；
4、 管材为超声波的不良导体时，如铸铁管、水泥管等；
5、 外夹式超声波传感器达不到要求的信号强度或测量不稳定时；
6、 被测管的测量部位长时间处于积水状态时。

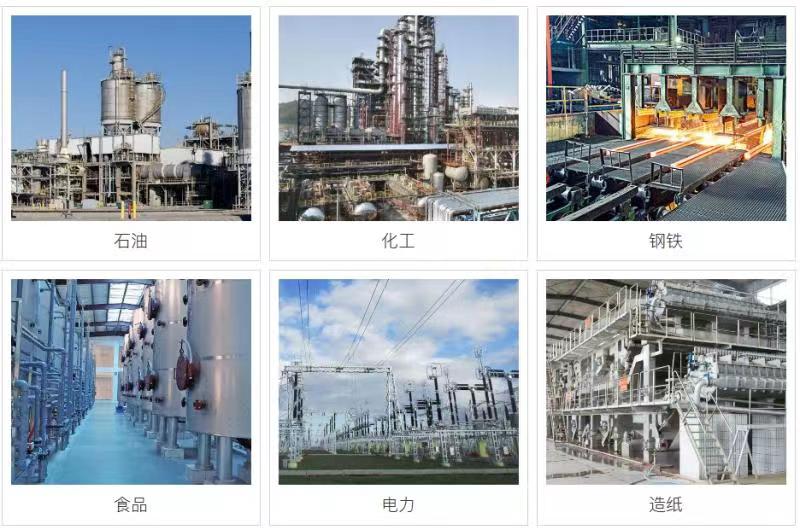

插入式超声波流量计应用场景▼▼▼
插入式超声波流量计适用介质广泛，无论是常见的清水、自来水、循环水、还是各类润滑油、食用油等。
插入式超声波流量计安装事项▼▼▼
（1）直管段的要求
由于插入式超声波流量计信号强，所以要求安装仪表前确认满足前10D（被测管内径） 后5D直管段，这样才可保证仪表正常工作。当然，这一直管段不能是顶端末端的部分，10D前为非泵出口、非未全开阀门。
（2）被测流体为紊流状态
一般来讲，超声波流量计能测量的流速范围在0~15m/s，不过这也只是一个可测范围。实际上，因为从层流到紊流仪表系数有较大的变化，所以不少超声波流量计都是有规定一定的低流速的。
（3）安装位置
插入式超声波流量计的传感器在安装时应尽可能在管道侧面的正侧线上，这样可以避开上端的气泡或底部的沉淀物，减少误差的可能性。一般要求应安装在水平、倾斜或垂直的管道中，其中需要注意的是，垂直管道应选择流体自下而上流动的管段，以防止测量点出现非满管流情况。
（4）管道的实际磨损情况
插入式超声波流量计在安装前还应该提前调查清楚实际被测管道内壁的磨损情况。例如内壁不应有严重的结垢、锈蚀。当被测管道的内壁结垢严重、锈蚀层表面粗糙，可能会影响信号的传播（W型安装时），也可能会影响管道内径的确定尺寸，这一尺寸变化1%，将引起体积流量2%的误差。
我们能提供的服务 ▼▼▼
A、根据需求推荐选型及报价；B、产品个性化定制；C、7*24小时全国服务热线 ；D、上门指导安装。
