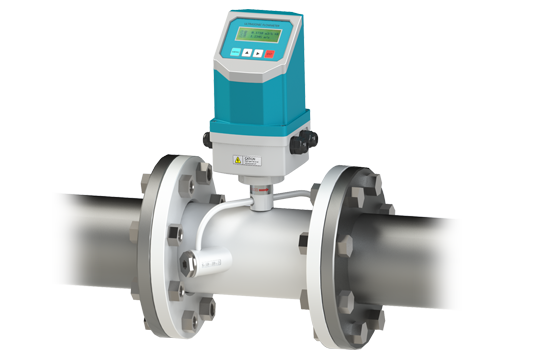

管道式超声波流量计介绍▼▼▼
管道式超声波流量计是通过检测流体流动对超声束(或超声脉冲)的作用以测量流量的仪表。
根据对信号检测的原理超声流量计可分为传播速度差法(直接时差法、时差法、相位差法和频差法)、波束偏移法、多普勒法、互相关法、空间滤法及噪声法等。
智能超声波流量计基本原理及类型超声波在流动的流体中传播时就载上流体流速的信息。因此通过接收到的超声波就可以检测出流体的流速，从而换算成流量。根据检测的方式，可分为传播速度差法、多普勒法、波束偏移法、噪声法及相关法等不同类型的超声波流量计。
管道式超声波流量计特点▼▼▼
1、全数字量处理，抗干扰能力强，测量可靠，精度高、流量测量范围可达150：1
2、采用嵌入式微处理器，运算速度快, 精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。
3、管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
4、在现场可根据用户实际需要在线修改量程。
5、测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
6、高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
7、具有RS485、RS232、Hart和Modbus等数字通讯信号输出。（选配）
8、具有自检与自论断功能。
9、小时总量计录功能，以小时为单位记录流量总量，适用于分时计量制（选配）
10、内部具有三个积算器可分别显示正向累计量反向累计量及差值积算量，内部设有不掉电始终，可记录16次掉电时间。（选配）
管道式超声波流量计技术参数▼▼▼
| 性能 | 技术参数 |
| 测量精度 | 1.0% |
| 工作电源 | 隔离DC8-36V或AC85-264V |
| 功 耗 | 工作电流50mA(不连接键盘和蜂鸣器不响的条件下) |
可选输出 | 1路标准隔离RS485输出； 1路隔离4-20mA或0-20mA输出； 双路隔离OCT输出（OCT1脉冲宽度6-1000ms之间可编程，默认200ms）； 1路双向串行外设通用接口，可以直接通过串联的形式连接多个诸如4-20mA模拟输出板； |
| 可选输入 | 三路4-20mA模拟输入回路 |
| 显 示 | 2×10汉字背光显示器（中英文双语可选择） |
| 操 作 | 16按键窗口化操作 |
| 流量传感器 | 管道式 |
管道式超声波流量计选型▼▼▼
超声波流量计选型的基本原则就是要保证用户使用的良好体验。测量现场到底选用什么样的超声波流量计应根据被测流体介质的物理性质和化学性质来决定。这样才能使超声波流量计的通径、衬里材料、流量范围、电极材料和输出电流等都能适应被测流体的性质和流量测量的要求。
1、满足现场精度等级的原则
精度等级和功能：应该根据测量要求和使用场合选择超声波流量计的精度等级，做到经济合算。如果用于贸易结算、能源计量和产品交接的场合，虽然超声波流量计的精度等级越高价格越高，但是准确的计量更能产生较高的经济效益。
而用于过程控制的场合，则应严格按照控制要求选择相应的精度等级；一些仅仅是检测一下过程流量，无需做准确控制和计量的场合，则可以选择精度等级稍低的，这样的超声波流量计价格会低很多。
2、适合测量介质与管道的原则
超声波流量计的量程与被测管道口径、介质流速、介质满管度也要关注。测量介质流速在—12m/s范围内选用，范围比较宽。选择超声波流量计规格(口径)不一定与工艺管道相同，应根据测量流量范围是否在流速范围内确定。
即当管道流速偏低，不能满足超声波流量计的测量要求时或者在此流速下测量准确度不能保证时，需要缩小管道口径，从而提高管内流速，达到满意的测量结果和测量精度。
管道式超声波流量计应用场合▼▼▼
智能超声波流量计广泛应用于石油、化工、电厂、冶金、矿山、食品、医药、造纸、钢铁等工矿企业，并应用于节能监测，流量网络监控等。
1、饮用水、河水、海水、地下水、冷却水、高温水、污水；
2、润滑油、柴油、燃油；
3、化工液体；
4、其他均质流体。
管道式超声波流量计安装▼▼▼
1、装置地点和方位按需求断定，但电极轴有必要水平。
2、有必要接地，以削减搅扰信号引进。接地有两方面的请求，一是传感器与转换器的接地线有必要与被测介质导通，二是要以大地为零电位。
3、为避免搅扰信号，传感器与转换器之间的信号线有必要选用专用屏蔽导线，并独自穿在接地钢管内，不能把信号电缆和电源电缆安放在同一钢管中。
4、当流量计装置在地下时，需求设置外表井。
5、介质活动不稳定对测量值并无影响，所以装置流量计时对前后直管段并无格外要求。
我们能提供的服务 ▼▼▼
A、根据需求推荐选型及报价；B、产品个性化定制；C、7*24小时全国服务热线 ；D、上门指导安装。
