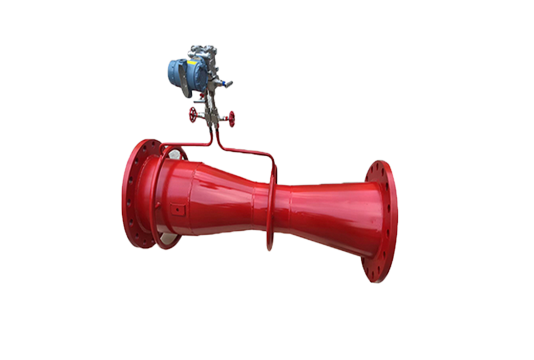

文丘里管流量计介绍


       文丘里管流量计是一种常用的测量有压管道流量的装置,属压差式流量计,常用于测量空气、天然气、煤气、水等流体的流量。它包括“收缩段”、“喉道”和“扩散段”3部分,安装在需要测定流量的管道上。

       文丘里管流量计分类

       1、经典文丘里管:应用于各种介质的流量测量,具有压力损失小、要求的前后直管段长段短特点。

       2、套管式文丘里管:主要应用于石化行业各种大口径并且高压或者危险介质的流量测量和控制。

       3、文丘里喷嘴:适用于各种介质的测量场合,具有压力损失小、要求的前后直管段长段短特点,本体安装长度比经典文丘里管短。


文丘里管流量计特点



       1、构造简单,耐用,功能稳定,不易阻塞。

       2、压力损失小,节省流量输送所需的动力,能够用于两相流,混相流,低流速、大管径、异形管等杂乱流量的测量。

       3、精度高、重复性好,所需直管道较短。

       4、在通径50-1200规模内,不需求实流标定。超出这个规模,能够参比规划制作。当需要较高精度时,可进行实流标定。

       5、本体设备尺寸较大,关于大口径仪表,不便于设备运输、安装,可考虑用标准孔板,或插入式双文丘里流量计。


文丘里管流量计技术参数



性能技术参数


公称直径

           50mm≤DN≤1200mm ,超过1200mm需标定

             粗铸收缩段:100mm≤DN≤800mm

             机械加工收缩段:50mm≤DN≤250mm

             粗焊铁板收缩段:200mm≤DN≤1200mm


节流孔径比β

               0.3≤β≤0.75

               粗铸收缩段:0.3≤β≤0.75

               机械加工收缩段:0.4≤β≤0.75

               粗焊铁板收缩段:0.4≤β≤0.7


雷诺数范围

               2×105≤ReD≤2×106

               粗铸收缩段:2×105≤ReD≤2×106

               机械加工收缩段:2×105≤ReD≤106

               粗焊铁板收缩段:2×105≤ReD≤2×106

精度等级1级 1.5级
材质

粗铸收缩段:铸铁或铜

               机械加工收缩段:碳钢或不锈钢

               粗焊铁板收缩段:碳钢或不锈钢

公称压力0.25-4.0Mpa


文丘里管流量计选型



       1、流体特性主要指压力、温度、密度、黏度、压缩性等。

       2、仪表性能是指仪表的精度、重复性、线性度、量程比、压力损失、起始流量、输出信号及响应时间等,选流量计时应对上述指标进行仔细分析比较,选择能满足计量介质流量要求的仪表。

       3、安装条件是指介质流向、管道走向、上下游直管道长度、管径、空间位置及管件等。

       4、经济因素是指购置费、安装费、维护费、校验费及备品备件等。

       5、精度等级和功能根据测量要求和使用场合选择仪表精 度等级,做到经济合算。比如用于贸易结算、产品交接和能源计量的场合。

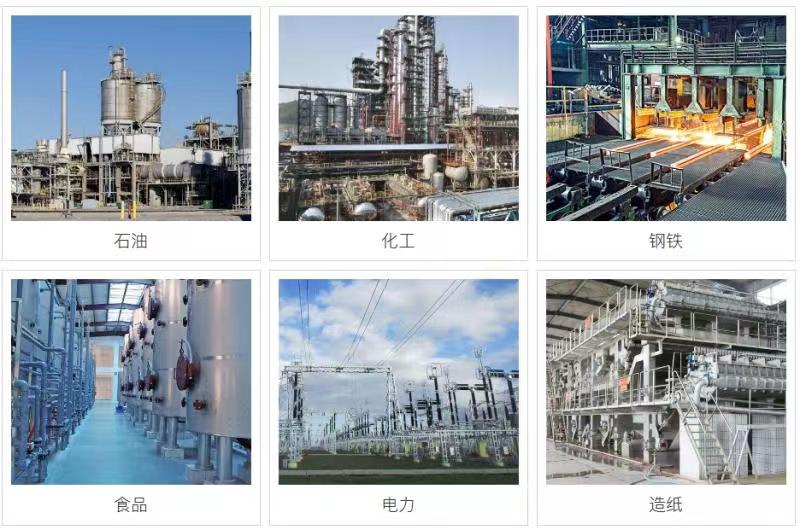

文丘里管流量计应用场景



       标准文丘里管系节流装置之一,它配差压仪表,用于测量封闭管道中单相稳定流体(液体、气体或蒸汽)的体积流量。由于它结构简单,工作可靠,已广泛用于化工、石油、轻工、医药、化肥、冶金等工业方面。

文丘里管流量计应用场景


文丘里管流量计安装注意事项



       1、首先截取两段与取压弯管相同管径的直管段,长度在1倍直径以上。

       2、在条件较好的平台(或平地)上,将截取的两段直管段与取压弯管焊接,呈90°垂直状态,并保证焊接质量

       3、将预制好的管道上架与工艺管道焊接。

       4、文丘里管传感器与工艺管道焊接,尽可能使其在水平空间状态下工作。当现场不具备水平安装条件时,可在垂直空间状态下安装。

       文丘里管流量传感器与工艺管道采用法兰连接,可按传感器标志流向,与工艺管道呈水平空间状态对接。

       文丘里管安装时,前端直管段长度应大于5倍直径,后端直管段长度应大于2倍直径。


我们能提供的服务



A、根据需求推荐选型及报价;B、产品个性化定制;C、7*24小时全国服务热线 ;D、上门指导安装。
