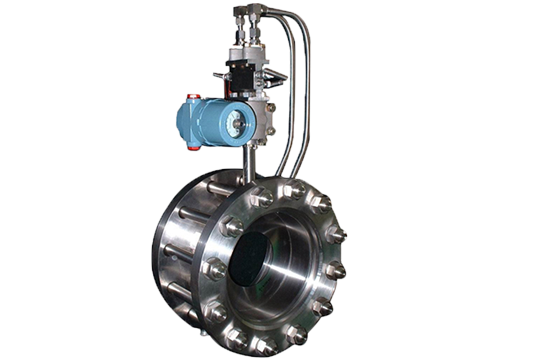

一体化孔板流量计介绍

      一体化孔板流量计是将标准孔板与差压变送器、温度传感器及压力变送器配套组成的孔板流量计,用于测量液体、气体、蒸汽的流量。广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。具有结构简单,精度高、安全可靠、适用范围广等特点。

        充满管道的流体流经管道内的节流装置,在节流件附近造成局部收缩,流速增加,在其上、下游两侧产生静压力差。在已知有关参数的条件下,根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。

       一体化孔板流量计由孔板节流装置和差压变送器组成。如果测量介质是气体时,要在此基础上加个温度、压力补偿即温度传感器和压力变送器。

       孔板节流装置组成节流件:标准孔板、标准喷嘴、长径喷嘴、1/4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等。

       孔板流量计的结构分类:四种偏心孔板 ,内藏孔板,标准孔板,圆缺孔板。


一体化孔板流量计特点



       1、结构简单、牢固,性能稳定可靠;

       2、应用范围广,包括单相流体(液、气、蒸汽)、部分混相流,一般生产过程的管径、工作状态(温度、压力)皆有产品;

       3、节流件、差压变送器和显示仪表可分开不同厂家生产,便于规模生产;

       4、环室和钻孔器提高了测量精度,缩短了安装时所需很小直线管段长度;

       5、具有在线、动态全补偿功能外,智能孔板流量计还具有自诊断、自行设定量程;


一体化孔板流量计技术参数



性能技术参数
公称直径15 mm ≤DN≤1200mm
公称压力PN≤10MPa
工作温度-50℃≤t≤550℃
量程比1:10, 1:15
精度0.5级,1级
连接方式螺纹连接、法兰夹装、法兰连接、插入式等


一体化孔板流量计选型



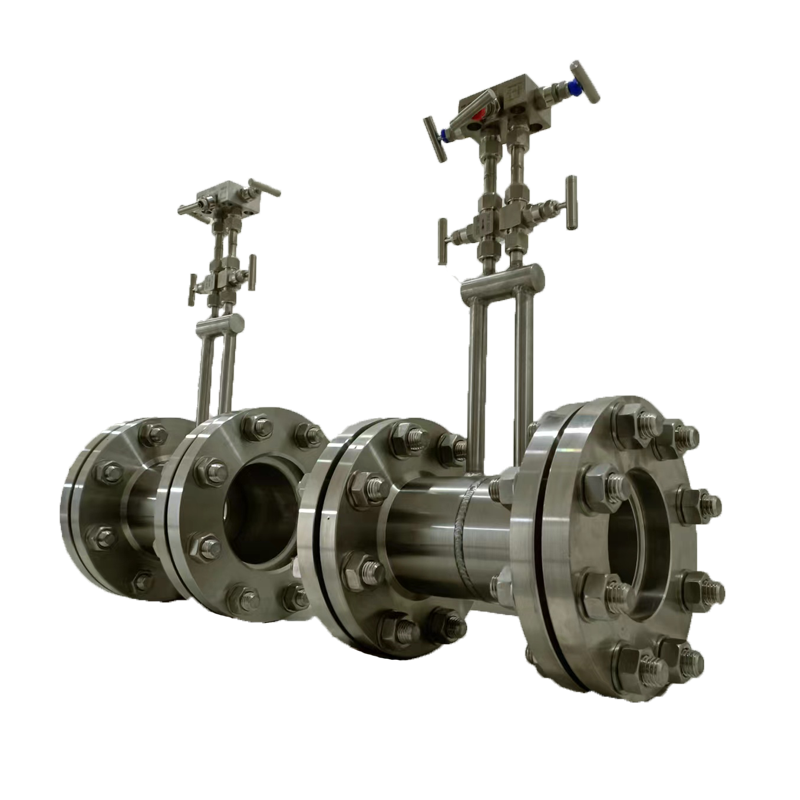

孔板流量计





选择孔板流量计所需要的参数

       1、管道的口径(管径*壁厚)

       2、孔板流量计测量的介质

       3、被测介质的工作温度

       4、被测介质的工作压力

       5、被测介质的工作流量

       6、被测介质的粘度







一体化孔板流量计应用场景

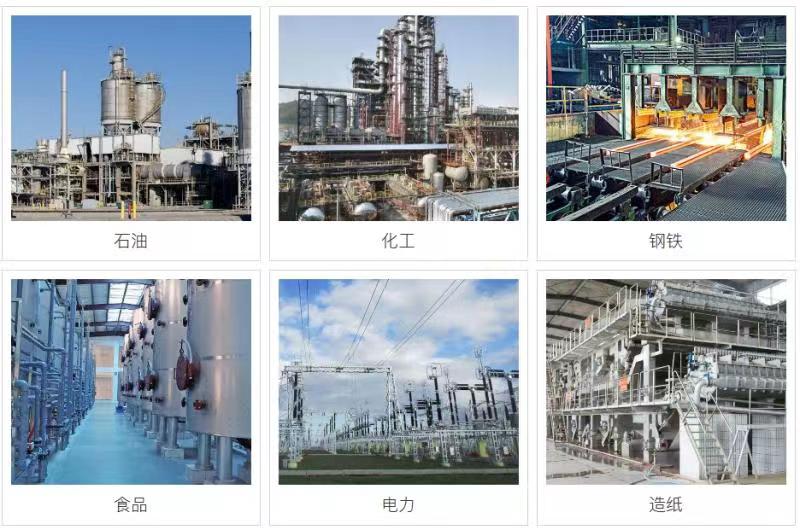

       可测量气体、蒸汽、液体及天然气的流量,广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。

一体化孔板流量计应用场景


一体化孔板流量计安装注意事项



  1、垂直度:节流件上游端面与管道轴线的垂直度不大于1°。

  2、不同轴度:节流件应与管道同轴。

  3、直管段长度:节流装置应安装在两段有恒定横截面积的圆筒形直管段之间,短直管段长度随节流件形式、阻流件形式和直径比而异。

  4、取压口位置:一体化孔板流量计安装在垂直管道上时,取压口的位置在取压装置的平面上可任意选择。节流装置安装在水平管道或倾斜管道上时,取压口的位置选择取决于被测介质的特性,节流装置出厂时,取压口、导压管均设置在二螺栓孔之间。

  5、导压管:导压管应按被测流体的性质使用耐压、耐腐蚀的材料制造,其内径不得小于6mm,长度在16m之内。

  6、节流装置使用一段时间后,由于液体中有固体颗粒,气体中有液体小滴或其它杂质,尖锐的入口将被磨钝,从而使流出系数增大,造成附加误差,此时应考虑调换节流件。


我们能提供的服务



A、根据需求推荐选型及报价;B、产品个性化定制;C、7*24小时全国服务热线 ;D、上门指导安装。
