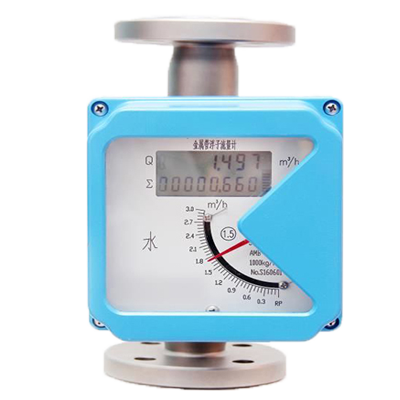

液晶显示金属管转子流量计

液晶显示金属管转子流量计（金属管浮子流量计）介绍▼▼▼

       金属管转子流量计可对多种流向的气体和液体进行测量。本系列流量计规格品种安全，有指示型、电远传型、耐腐型、夹套型、防爆型等多种产品，电远传型具有 0 ～ 10mA 和 4 ～ 20mA 的标准模拟量信号输出，同时具有现场累积、数字通讯、现场修改测量参数、不同的供电方式等功能，并可为用户制造其它法兰尺寸、较高工作压力及带有磁过滤器特殊规格品种，广泛应用石油、化工、发电、食品、制药、水处理等领域。

      金属管浮子流量计主要由两部分组成： 1 传感器； 2 转换器。传感器将流量的大小转换成浮子的位移量，通过磁耦合系统，将浮子位移量传给转换器指示出流量的大小，转换器有 M1 和 M2 两种结构形式，配装不同的变送器组成了不同的功能组合。

液晶显示金属管转子流量计特点▼▼▼

       1、适用于小管径和低流速。

       2、工作可靠、维护量小、寿命长。

       3、对于下游直管段要求不高。

       4、有较宽的流量范围度10:1。

       5、就地型指针指示接近于线性。

       6、智能型指示器带有LCD液晶显示，可显示瞬时、累积流量，还可输出脉冲、输出报警。

       7、带有温度补偿。

       8、有就地型、远传型、夹套型、防爆、耐腐等多种形式。

       9 、液晶显示器可带背光显示，此时采用三线制供电，隔爆型。

液晶显示金属管转子流量计技术参数▼▼▼

液晶显示金属管转子流量计选型▼▼▼

　　1.对于远传输出型金属管浮子转子流量计的选用，要选择适合使用场所防爆类型要求的转子流量计；安装时还应注意仪表通电后的外壳紧固及接线口的密封，已达到防爆、防护、防侵蚀的要求。

　　2.对于被测介质温度过高（>120℃）或过低的场所，通常要对转子流量计的传感器部分采取保温或隔热措施，为保证信号转换器------指示器正常工作的环境温度，应选择高温指示器。

　　3.对于有些需采取保温或冷却的被测介质，要选择夹套型转子流量计。标准金属管浮子转子流量计的伴热或冷却接口采用DIN2501 DN15 PN1.6 法兰连接，如需其它法兰或螺纹连接，订货时请注明。

　　4.对于转子流量计入口介质的压力不稳，尤其用于气体测量，为保证精度和使用寿命，应选用阻尼结构。

　　5.对于介质要求的压力等级较高，超过标准压力等级时，在选型时请选择高压型结构，高压型采用带颈对焊钢制管法兰。如采用其它标准，订货时请注明。

　　6.转子流量计安装时要保证测量管的垂直度优于5%，且应加装旁路，便于维护和清洗而不影响生产。

　　7.安装转子流量计的位置应保证入口有≥5DN的直管段，出口不≤250mm的直管段；如介质中含有铁磁性物质，应在转子流量计前安装磁性过滤器。

　　8.测控系统中的控制阀，应安装在转子流量计的下游。用于气体测量时，应保证工作压力不小于转子流量计压损的5倍，以使转子流量计稳定工作。

　　9.安装金属管浮子转子流量计前，应将管道内焊渣吹扫干净；安装时要取出转子流量计中的止动元件；安装后使用时，要缓慢开启控制阀门，避免冲击损坏转子流量计。

液晶显示金属管转子流量计应用场景▼▼▼

       应用于工业生产过程中，金属转子流量计作为流量仪表中重要的一种，在过程自动化仪表与装置中被广泛应用于冶金、电力、煤炭、化工、石油、交通、建筑、轻纺、食品、医药、农业、环境保护等各个领域中。

液晶显示金属管转子流量计安装事项▼▼▼

       1、可安装在垂直或水平的管道上，垂直流向的介质必须是由下而上的。水平流向的介质应与仪表上的箭头方向一致。仪表上游设备5DN长的直管段，下游设置250mm长的直管段，设置调节流量阀门时，其位置应该在仪表下游直管段之后。

       2、推荐安装方式,设置旁通管道。建议使用水平尺及铅锤检测流量计的安装垂直度，以保证流量计的测量精度。

       3、安装在管道上的流量计不应受到外力作用，在流量计出入口的适当位置加装支撑，可使流量计基本不受外力作用。

       4、安装内衬聚四氟乙烯(PTEE)的流量计时，紧固法兰螺栓时应特别谨慎，要求对称紧固且勿过猛过紧，以防PTFE变形。

       5、为避免流体冲击测量器内浮子，仪表在使用时必须缓慢开启阀门，特别是用于测量气体介质流量时，可在仪表的下游直管段后安装气体阻尼装置或节流阀以大限度地减轻浮子振动。

我们能提供的服务  ▼▼▼

A、根据需求推荐选型及报价；B、产品个性化定制；C、7*24小时全国服务热线 ；D、上门指导安装。
