非满管型电磁流量计工作原理

2024-07-09 10:15:41 非满管型电磁流量计工作原理


    非满管型电磁流量计的工作原理主要基于法拉第电磁感应定律,并结合了液位测量技术,以实现对非满管状态下流体流量的准确测量。以下是非满管型电磁流量计工作原理的详细解释:


    一、流速测量原理

    非满管型电磁流量计在流速测量方面,遵循法拉第电磁感应定律。具体原理如下:

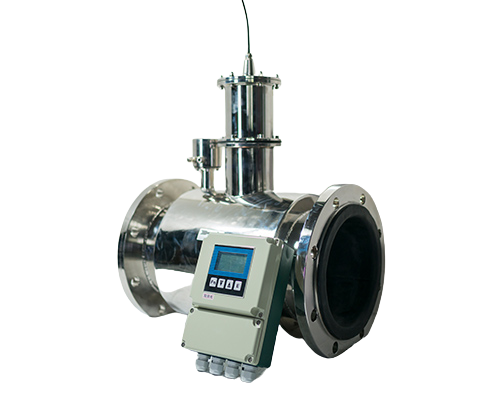

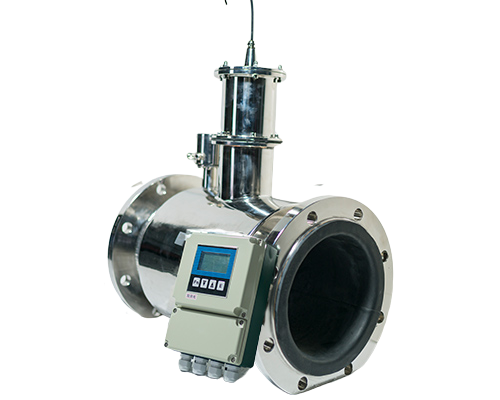

非满管型电磁流量计

    法拉第电磁感应定律:当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势。此感应电势由两个检测电极检出,其数值大小与流量成正比例关系。

    传感器结构:在管道外壁加装励磁线圈,励磁线圈根据励磁信号激励产生特定磁场。当带内衬绝缘的管道内有流体流过时,流体切割磁感线,在电极两端产生感应电动势。

    信号处理:微弱的感应信号经过采集、放大和励磁比对,转换成处理器可识别信号。处理器通过接收的流量信号,计算出流体的平均流速。


    二、液位测量原理

    由于非满管状态下,管道内流体的截面积是变化的,因此必须同时测量液位高度这一物理量。液位测量原理主要有以下几种:

    电容式传感器原理:将液位的变化转换成电容值的变化。流体在管中流动时,利用流量计衬里和管内流体作为介质,同时在流量计衬里与管壁之间采用两片圆弧形电极片,形成一电容器。液体液位的高低直接影响电容器的电容值,从而通过测量电容值来推算液位高度。

    其他液位测量方法:如利用上下两组激磁线圈串接激磁和单线圈激磁(或正向和反向串接激磁),产生两种磁场分布和强度,测得两个流量信号,两者之间的比与液位高度有一定函数关系,间接求得液位高度。


    三、流量计算

    在获得流速和液位高度两个参数后,非满管型电磁流量计通过以下公式计算流量:

    流量计算公式:Q = A × V,其中Q为流量,A为管道内流体的截面积(根据液位高度和管道内径计算得出),V为流体的平均流速。


    四、系统结构与特点

    系统结构:非满管型电磁流量计通常由传感器、电路、处理器和外设等部分组成。传感器负责检测流速和液位信号,电路负责信号的处理和转换,处理器则负责数据的计算和分析,并通过液晶显示或通信接口输出流量信息。

    特点:非满管型电磁流量计具有测量准确、稳定性好、适用范围广等优点。它能够适应各种非满管状态下的流体流量测量需求,并在工业、环保等领域得到广泛应用。


    综上所述,非满管型电磁流量计通过结合流速测量和液位测量技术,实现了对非满管状态下流体流量的准确测量。其工作原理基于法拉第电磁感应定律和电容式传感器原理等物理原理,并通过先进的信号处理技术和数据处理算法提高了测量精度和稳定性。
