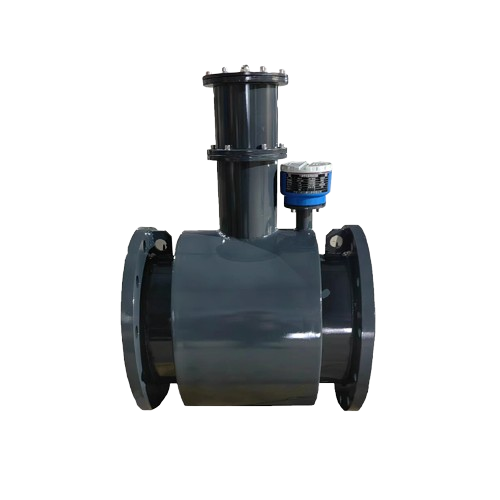

非满管电磁流量计的整体设计框架及原理介绍如下：
一、整体设计框架
非满管电磁流量计主要由传感器和转换器两部分组成。
传感器：
组成部分：主要由测量管道、励磁机构（包括励磁线圈、铁芯、磁轭）、液位测量机构（如电容式液位测量机构）组成。
功能：用于检测流体的流速和液位。具体来说，励磁机构通过通电产生磁场，当导电液体流经测量管道时，会切割磁力线产生感应电势，同时液位测量机构（如电容式传感器）会检测液位高度。
转换器：
组成部分：主要包括励磁电路、激励电压电路、信号处理分析电路等。其中，信号处理分析电路可能包括电源模块、工频同步信号提取电路模块、磁场激励系统单元、电压激励模块、可控自动调零信号放大单元、模数转换模块、信号的数据处理单元和测量结果输出单元。
功能：接收传感器传来的信号（如感应电势和液位信号），经过放大、滤波、模数转换等一系列数字处理后，计算出流体的流量，并通过显示屏或通讯接口输出测量结果。
二、工作原理
非满管电磁流量计的工作原理主要基于法拉第电磁感应原理，并结合液位测量来实现非满管流量的测量。
电磁感应测量流速：
当导电液体沿测量管道轴线运动时，导电液体切割磁力线产生感应电势。此感应电势由安装在管道上的检测电极检出，其数值大小与流体的流速成正比。
感应电势的计算公式一般为：E=KBVD，其中E为感应电势，K为与磁场分布及轴向长度有关的系数，B为磁感应强度，V为导电液体平均流速，D为电极间距（测量管内直径）。
液位测量：
通过液位测量机构（如电容式传感器）检测管道内液位的高度。电容式传感器利用电容值与液位高度成正比的关系，通过检测电容值来间接测量液位高度。
流量计算：
结合流速和液位的测量结果，利用流速-面积法计算出非满管流体的流量。即先根据液位高度计算出流体截面的面积，再将面积与流速相乘得到流量。
三、总结
非满管电磁流量计通过结合电磁感应原理和液位测量技术，实现了对非满管流体流量的准确测量。其整体设计框架包括传感器和转换器两部分，传感器负责检测流速和液位，转换器则负责信号处理和流量计算。这种流量计具有准确度高、测量精确、响应速度快等优点，在工业自动化控制系统中具有广泛的应用。
