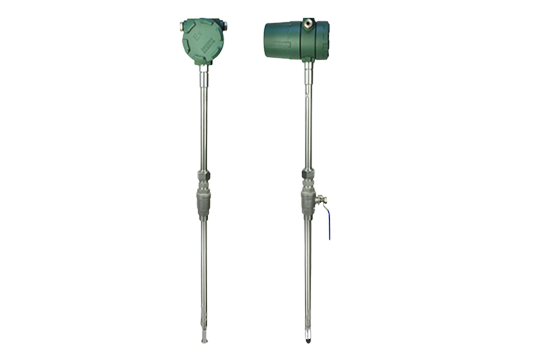

插入式热式气体质量流量计介绍▼▼▼
热式气体质量流量计是利用热扩散原理测量气体流量的仪表。传感器由两个基准级热电阻(RTD)组成。一个是速度传感器RH，一个是测量气体温度变化的温度传感器RMG。当这两个RTD置于被测气体中时，其中传感器RH被加热，另一个传感器RMG用于感应被测气体温度。随着气体流速的增加，气流带走更多热量，传感器RH的温度下降。
插入式热式气体质量流量计传感器可在线安装、在线维护。安装过程是首先在管道外壁上焊接带有外螺纹的底座，在底座上安装1 寸不锈钢球阀，而后用专用工具将管道打直径为22mm的孔，打孔完毕后卸下专用工具，将传感器安装在阀门上并将传感器插入到管内中心(传感器的插入位置出厂时已确定)。
插入式热式气体质量流量计特点▼▼▼
1、真正的质量流量计，对气体流量测量无需温度和压力补偿，测量方便、准确。可得到气体的质量流量或者标准体积流量。
2、宽量程比， 可测量流速高至100Nm/s低至0.1Nm/s的气体，可以用于气体检漏。
3、抗震性能好使用时间长。传感器无活动部件和压力传感部件，不受震动对测量精度的影响。
4、安装维修简便。在现场条件允许的情况下，可以实现不停产安装和维护。(需要特殊定制)
5、数字化设计，整体数字化电路测量，测量准确、维修方便。
6、采用 RS-485通讯，或HART通讯，可以实现工厂自动化、集成化。
插入式热式气体质量流量计技术参数▼▼▼
| 性能 | 技术参数 |
| 精 度 | ±1.5% |
| 重复性 | ±0.2% |
| 适用管径范围 | DN32以上口径 |
| 适用流量范围 | 0-5000m3/h（φ250空气） |
| 适用压力范围 | <2Mpa <10Mpa |
| 介质温度范围 | -30-200℃ |
| 适用介质 | 适用材质乙炔气除外干燥气体，包括腐蚀性气体 |
| 插入式传感器探杆外径 | φ18（标准）开孔尺寸20-25mm |
| 传感器材料 | 316L、陶瓷 |
| 探杆材料(保护管) | 1Cr18Ni9Ti、304不锈钢、316L |
| 变送器外壳材质 | 压铸铝 |
| 仪表供电 | AC220V DC18-32V |
| 输出 | 输出4-20mA、脉冲、RS485（hart可选） |
| 供货类型 | 分体结构或一体化结构 |
| 结构型式 | 结构型式插入式和管道式 |
| 报警 | 2路继电器，3A/250V AC、3A/30V DC |
插入式热式气体质量流量计选型▼▼▼
01、测量介质、温度，是否有腐蚀性
02、流量范围和用户管道的内径
03、压力等级
04、是否现场显示
05、工作电源
06、信号输出、通讯
07、是否要防爆
08 、安装方式
09 、精度等级
插入式热式气体质量流量计应用场景▼▼▼
氧气、氮气、氢气、氯气、曝气、燃气等多组份气体测量；高炉煤气、焦炉煤气测量；沼气、水处理中的曝气和氯气测量；压缩空气测量；天然气，液化气，火炬气，等气体流量测量；电厂高炉的一次风、二次风流量测量；矿井下通风或排风系统流量测量燃气过程中空气流量测量；煅烧炉管道气流量测量；水泥、玻璃厂生产过程中气体流量测量；溶剂回收系统中气体流量测量；半导体芯片制作过程中气体流量测量；啤酒生产过程中二氧化碳气体流量测量；加热通风和空调系统中的气体流量（速）测量。
插入式热式气体质量流量计安装注意事项▼▼▼
1、插入式热式气体质量流量计安装：将仪表传感器杆上的止退螺母松掉，使腔式联接螺母可以沿传感器杆滑下传感器护线套，使护线套彻底缩入腔式联接螺母中；
2、将腔式联接螺母拧紧于专用型闸阀上（需要在他们中间改装密封垫片）；
3、开启专用型闸阀，将传感器杆压进管路，直到止退螺母可以与腔式联接螺母卡紧；
4、旋转感测器杆，使标识点能与物质流动性方位同方向，卡紧止退螺母；
5、变更显示器方位；假如显示器的方位不可以达到当场表明视角的规定，能够变更显示器的方位，表明表头可在水准6个方位上旋转，变更方式是：断开开关电源，开启转换器前盖，断掉传感器与转换器联线（2组共4根或3组6根，组和组中间不可以交换，同一组二根线可交换），松掉表头法兰盘（旋掉6颗M6的内六角螺栓），这时可旋转转换器（不必让转换器坠落），直至观察便捷，再次固定不动法兰盘，并联接传感器与转换器联线,盖紧转换器前盖，接入开关电源。
我们能提供的服务 ▼▼▼
A、根据需求推荐选型及报价；B、产品个性化定制；C、7*24小时全国服务热线 ；D、上门指导安装。
