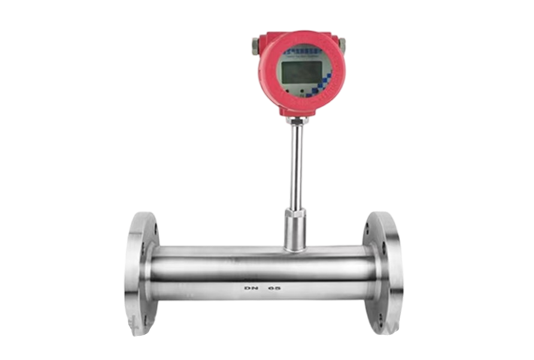

管段式热式气体质量流量计

管段式热式气体质量流量计


管段式热式气体质量流量计工作原理


        热式气体质量流量计是利用热扩散原理测量气体流量的仪表。传感器由两个基准级热电阻(RTD)组成。一个是速度传感器RH,一个是测量气体温度变化的温度传感器RMG。当这两个RTD置于被测气体中时,其中传感器RH被加热,另一个传感器RMG用于感应被测气体温度。随着气体流速的增加,气流带走更多热量,传感器RH的温度下降。

       直接测量气体的质量,不需要温度、压力补偿的气体流量测量仪表,它代表了气体流量测量的发展趋势。热式气体质量流量计传感器部分由两个基准级铂电阻温度传感器组成,采用桥式环路,一个传感器测量流体温度,另一个传感器为加热元件,维持高于流体温度的恒温差,即气体流过加热元件时将热量带走,带走的热量与气体的流速和气体的密度成正比。为了保持两个温度传感器的固定温差需要电路对加热元件提供更多的功率,电路中输出功率的大小与流体的质量有关,由此测量流量。

       管段式热式气体质量流量计出厂时已配备和现场管道内径相同的工艺管道。与现场管道的连接方式为法兰连接或螺纹连接。管段式传感器适用管道直径:DN15~2000mm。


管段式热式气体质量流量计特点



       1、真正的质量流量计,对气体流量测量无需温度和压力补偿,测量方便、准确。可得到气体的质量流量或者标准体积流量。

       2、宽量程比,可测量流速高至100Nm/s低至0.1Nm/s的气体,可以用于气体检漏。

       3、抗震性能好使用时间长。传感器无活动部件和压力传感部件,不受震动对测量精度的影响。

       4、安装维修简便。在现场条件允许的情况下,可以实现不停产安装和维护。(需要特殊定制)

       5、数字化设计。整体数字化电路测量,测量准确、维修方便。

       6、采用RS-485通讯,或HART通讯,可以实现工厂自动化、集成化。


管段式热式气体质量流量计技术参数



性能技术参数
结构形式插入式管道式
测量介质各种气体(乙炔气除外)
管径范围DN32以上口径; DN10~DN2000mm
流速范围0.1~120Nm/s
精度±1~2.5%
工作温度传感器:-40℃~+220℃        转换器:-20℃~+45℃
工作压力介质压力≤2.5Mpa介质压力≤4.0Mpa
供电电源DC24V或AC220V≤18W


输出信号

4-20mA(光电隔离,大负载500Ω)、脉冲、RS-485(光电隔离)、HART协议   报警1-2路继电器常开触点、10A/220V/AC、5A/30V/DC

供货类型分体结构、一体化结构
管道材质碳钢、不锈钢、塑料等
现场显示四行汉字液晶显示
显示内容质量流量、标况体积流量、累积流量、标准时间、累积运行时间,标准流速等
防护等级IP65
传感器材质不锈钢、碳钢


热式气体质量流量计选型



       介质温度。热式气体质量流量计基于热扩散原理设计而成,流量计的探针是根据被测介质温度来决定探针加热温度的,一般探针加热温度比介质温度高50度。由此可以看出,流量计在正常测量时要求被测介质温度较为恒定,此时加热电流与介质流量成比例关系;

       介质成分。热式气体质量流量计几乎可测量所有单一气体介质(乙炔除外),但是在实际测量中有不少混合气体需要测量,此时选用热式气体质量流量计时,就对混合气体有要求。所有气体流量仪表标定时均用空气来作为被测介质,单一介质时可查得出标准的转换系数。然而混合气体需要根据现场时间被测介质成分百分比来折算转换系数,但是当测量时介质成分发生变化,则会增大流量计测量误差;

       压力。热式气体质量流量计不建议在高压工况环境下使用。热式测量的重要的一点就是介质的携热量,当现场的压力过高时,单位体积内介质的携热量很大,在压缩系统与反应速率的双重影响下,使得流量计的测量值将会小于实际使用时,因此建议热式气体质量流量计在4.0Mpa以内使用。

       高温。测量高温介质意味着传感器的耐温更高,同时测量高温介质时整机电路耗电功率增大,现阶段热式气体质量流量计可耐高温至400度,可满足绝大多数现场要求。


热式气体质量流量计应用场景



       被测介质:空气,天然气,沼气,煤气,干燥氯气,氧气,一氧化碳助燃风,烟道烟气,火炬气,氢气,氩气及其他干燥气体。

热式气体质量流量计应用场景


管段式热式气体质量流量计安装注意事项



       1、管段式流量计安装:确定管段的接口方式(活套法兰或螺栓连接)。

       2、(管段式流量计已在威海坤科厂家制造时就已经把传感器安装在专用型管段上,客户只需把管段再安装到当场即可)因而相对性当场插入式流量计的安装要简易。

       3、先依照当场插入式安装挑选安装点。随后依照管段式传感器的规格激光切割管路、安装配对法兰或外螺纹。

       4、用地脚螺栓安装管段仪表,安装时要确保仪表的标识方位和物质液体方位同方向,而且表明平面图要垂直平分平面,管路枢轴线要平行面于平面,偏差不可以超出±5度。


我们能提供的服务



A、根据需求推荐选型及报价;B、产品个性化定制;C、7*24小时全国服务热线 ;D、上门指导安装。
